何でもＤＩＹ 電池式ＬＥＤライト 2011/05/21
電池式のＬＥＤライトを作ってみました。
夏場の電力不足による停電に備えます。
１．材料
 ・パワーＬＥＤ １ｗ出力のパワーＬＥＤです。 サイズは大体、2cm x 2cm x 0.7cm 。 販売元の情報によると、 --------------------------------- ＯＰＴＯＳＵＰＰＬＹ社のパワーＬＥＤです。照明として使える余裕のハイパワー、輝度は１個でも照明として実用になる１００ルーメン（＠３５０ｍＡ）です。 ■電流は放熱をしっかりした場合で標準３５０ｍＡも流せます。 もちろん、標準的な電流の１５〜２０ｍＡで点灯させることも可能です。 --------------------------------- となっていました。 ・抵抗 51Ω1/6ｗの抵抗を、4つ並列にして使用します。 それで大体13Ω位。 LEDの仕様は最大350mAですが、追加の放熱板を無しで使用する予定なので、出力を100mA程度に抑えます。 ・電池ボックス 単三電池４本分です。 ・スイッチ 部品箱にあったものを使いました。 On/Offできれば何でもいいです。 ・アクリル板 10cm x 10cm x 厚さ5mmのアクリル板を２枚使います。 ・その他 配線ケーブル、スペーサー、ビス、両面テープ。 ２．加工/組み立て
各パーツを加工し、組み立てていきます。

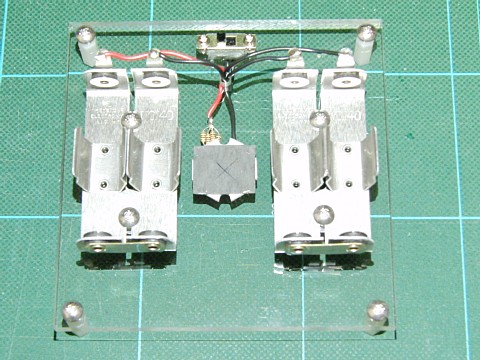

・アクリル板 アクリル板を写真のように加工します。 １枚目(写真右)は、スペーサー取り付け穴、電池ボックス取り付け穴、ケーブルを通す穴、スイッチを取り付け穴を開けます。 スイッチを取り付ける穴は、加工がけっこう面倒でした。  ２枚目は、四隅にスペーサー取り付け穴を開け、紙やすりで摩りガラスのようにします。  パワーLEDの光は強力なので、直接見ると「目が〜目が〜＞＜」となってしまいます。 なのでこうして光を分散させてやります。 ・回路 回路は簡単で、電池4本と、スイッチ、抵抗を付けたLEDを繋げるだけです。  LEDには抵抗と配線ケーブルを半田付けしておきます。 スイッチにも配線ケーブルを半田付けしておきます。 （重要なところなのにピンぼけしてるし・・・orz  ・組み立て 1)アクリル板に電池ボックススペーサーを取り付ける。 2)スイッチとLEDを取り付ける（LEDは両面テープで貼り付け）。 3)配線ケーブルを適当な長さに切って、電池ボックスに半田付けする。 [表]  [裏]  4)表側に摩りガラス風にしたアクリル板を取り付ける。 5)電池を入れる。  ３．完成
・完成
完成しました！ さっそくスイッチを入れてみます。  思っていたより明るいです。 懐中電灯だと光が１箇所に集中してしまいますが、このライトは180度近くまで光が広がっています。 食卓に置けば、普通に食事ができる位の明るさはあると思います。 壁に掛けてみました。 ※下の写真は、部屋の明かりも付いてます  部屋の明かりを消してみましたが、部屋全体が照らされるので、部屋の中での行動には困ることがなさそうです。ただ本を読むにはちょっと暗いかな・・・。 あとはソーラー充電器でもあれば完璧ですね。 |
|
||
|
|
|
|
Copyright(c) 2004-2006 楽拓. All rights reserved. | |
 |
|
 |
「計画停電はヤラセだった」という話も出ているようで、電力不足の心配は無いような気もしてきましたが、落雷や台風による短時間の停電はあるかもしれません。
