今まで使っていたRAID5の容量不足と老朽化に伴い、新しくRAID6を構築しました。これまでの問題点を解消し、より管理しやすいシステムを目指します。 今回こだわったところは次の３点。 　（１）信頼性が高いこと。 　（２）メンテナンスがしやすいこと。 　（３）当面の間、ディスクの容量不足に悩まないこと。 この３点を条件として、パーツを吟味しました。

[１．条件] [２．パーツリスト] [３．組み立て] [４．完成] [５．残件]

（１）信頼性 　これまではRAID5だったのでHDD１台の故障には耐えられますが、故障した１台を交換してリビルドが終わるまでは安心できませんでした。リビルド中にもう１台故障してしまうのではないかと、ハラハラしながらリビルド終了を待っている状態です。 　そこで今回は、HDD２台の故障まで耐えられるRAID6にすることにしました。また、RAID以外のパーツについても、多少信頼性の高い物を選んであります。 （２）メンテナンス 　HDDが故障した際には当然交換する必要があるわけですが、この手間が大変な労力となっていました。何故かと言えば、リムーバブルケース等を使用せず、HDDをPC本体内にビスで留めていたからです。その為、HDDの故障が起きる度に、本体ケースを作業しやすい場所まで移動し、本体ケースのカバーを開け、ネジを外し、HDDを取り外し、新しいHDDを取り付け、本体ケースのカバーを閉め、本体ケースを元の場所まで戻す、という作業が発生していました。 　これを解消する為に、今回はリムーバブルケースを使用することにしました。当時（７〜８年前）は結構高価だったリームーバブルケースも最近大分安くなってきているので、メンテナンスのし易さを考えれば高いものではありません。 （３）ディスク容量 依然としてムーアの法則が生き続け、HDD容量もすごいスピードで増加しています。18ヶ月で2倍ということは、仮に４年間このＰＣを使うとした場合、４年後には５倍以上の容量になります。現在のエントリークラスＰＣのHDD容量を300GBとすると、４年後は1.6TB(1,600GB)です。 それまでの間、容量不足で困ることの無いように、今のうちから大容量化することにしました。500GB10台分の容量で、総容量5.00TBの予定です。

	RAID6ボード（12ポート） 3ware 9650SE-12ML	シリアルATA2 12ポートのRAID6対応ボードです。 シリアルATA2のHDDを12台接続し、RAID6なので10台分の容量になります。
	RAID6ボード用バックアップバッテリ 3ware BBU-MODULE-03	3ware 9650SEシリーズ用のバックアップバッテリです。 停電や電源トラブル等でPCが突然落ちても、最長72時間、データ破損を防止できます。 電源復旧後、キャッシュされたデータは、HDDに書き込まれます。
	PCケース CM Stacker810 Black	11段の5.25"ベイを備えるタワー型ケース。 背面の12cm冷却FAN2基に加え、上部にも8cm冷却FANが搭載されています。 標準装備の4-in-3 Device Moduleを2台増設すれば、最大12台のHDDを搭載できます。
	HDD リムーバブルトレイ SATAdeKnight ISTE435B	5.25"ベイ3段にHDD4台を取り付ける為の、HDDリムーバブルトレイです。 アクセスランプや障害ランプ、冷却ファン等が付いています。
	5.25"ベイ RAID0,1ユニット ARAID M-100W	ATA2.5"HDD2台を使った、RAID0,1対応ユニットです。 ユニットは5.25"ベイに収まります。 OSインストールディスクもRAID1にして冗長性を持たせました。
	電源 INFINITI 720W (EIN720AWT)	高出力でちょっと高価なタイプの電源です。 日本製のコンデンサを採用したタイプを選びました。
	マザーボード P35NEO2-FR	アルミ固体電解コンデンサ採用のマザーボード。ボード上に実装される電解コンデンサには、低ESR特性を誇る高品質日本製固体タイプを100％採用。安定した性能と長期の使用に耐える優れた品質を支えます。（メーカサイトより）
	CPU Core 2 Duo E6750（2.66Ghz）	購入時点で、一番コストパフォーマンスの良さそうな物を選びました。
	メモリ PC2-6400 1GBx2 2GBキット	日本製メモリです。 普段ならノーブランド品を使っているところですが、今回はこだわってみました。
	HDD 3.5"HDD(500GB)(HDT725050VLA360) x12 2.5"HDD(80GB)(HTS541680J9AT00) x2	日立の3.5"500GBを12台(RAID6用)と同じく日立の2.5"80GBを2台(RAID1用)です。 3.5"12台は、HDD専用の箱に入って送られてきました。
	ビデオカード ATI Radeon7000 PCI	なんとPCI版のビデオカードです。 PCI-Express x16はRAID6ボードが使っているので、PCI-Express x1かPCIしか空いていません。 PCI-Express x1のビデオカードで良いものがあったら交換予定です。
	その他	電源分岐ケーブル、USB延長ケーブル、シリアル-USB変換コネクタ、等。 ※途中で交換したり追加したパーツがあるので、実際に使用したパーツは左の写真と一部異なります。

PCケースに元から付いている足を外して、同梱のキャスターに交換しました。HDD12台とか電源とか全部取り付けると相当な重量になるので、キャスターは必須です。また、移動のとき意外はキャスターをロックしておきます。
ちなみに今まで使っていたRAIDはキャスター無しです。移動の度に腰を痛めそうになり、かなりの重労働でした。

マザーボードと電源を取り付け、電源周りを配線します。
もちろんマザーボードには、あらかじめＣＰＵとメモリを装着済みです。
あと、意外と面倒なのが、ケースから出ている電源スイッチやLED等のケーブル。マザーボードのマニュアルとにらめっこしながら１つずつ間違えないようにコネクタを取り付けます。規格が統一されてくれると良いんですけどね・・・。

ドライブ類を全て取り付け、配線します。
ドライブは、HDD12台とRAID1ユニットのみです。CD-ROMやFDDはありません。ＯＳのインストール等はUSB外付けで行きます。
ドライバや付属ソフトも結局最新をダウンロードしてくるので、CD-ROM等は使いません。なのでこれで十分です。

RAID6のバックアップバッテリユニットは、ボードに取り付けられるようになっています。
バックアップバッテリーユニットの納期が遅れた為、後から取り付けとなりました。
これが無いとWrite Cache機能が使用できないので、ボードの性能を生かせません。

とりあえず電源を入れてみました。
まだＯＳも何も入っていません。
それにしても、最近のＰＣパーツって光物が増えましたね。
左の写真の部分はＬＥＤでマザーボードの状況を判断できるらしいですが、ケースの中では普段見えませんよね。無駄に光っているだけな気がしました。

電源が入るところまで確認できたので、ケースのカバーを閉めて組み立て完了です。
ここまでの組み立てに半日位かかったので、結構疲れました。

次は、ＯＳのインストール、ドライバのインストール、諸々の設定です。
ＯＳは、買うだけ買って眠っていたWindows Vista Ultimet 32bit版を使う予定です。

ＯＳのインストール、ドライバのインストール、設定等を一気に終わらせます。
注意するところを１点挙げるとすれば、2TB以上のディスクは、GPT(GUIDパーティションテーブル)ディスクで使用する必要がある事位でしょうか。
Windows2000、WindowsXP32Bit版等はこれに対応していないので不可です。Windows Vistaの場合あまり意識せずに、ディスクの管理から領域を確保することが出来ました。
あとはLinuxという選択肢もありますが、Vistaの有効活用ということで、Vistaを使っています。

・RAIDの管理
RAIDの管理は、3ware 3DM2という管理ツールで行います。この管理ツールはインストールするとWEBサーバとして動作し、IE等のWEBブラウザから操作します。
リモートアクセスを許可しておけば、状態の監視や設定変更といった操作がどのＰＣからでも出来ます。
例：

・パフォーマンス
Vistaのエクスペリエンスと、HDBENCHで簡単にパフォーマンスをチェックしてみました。

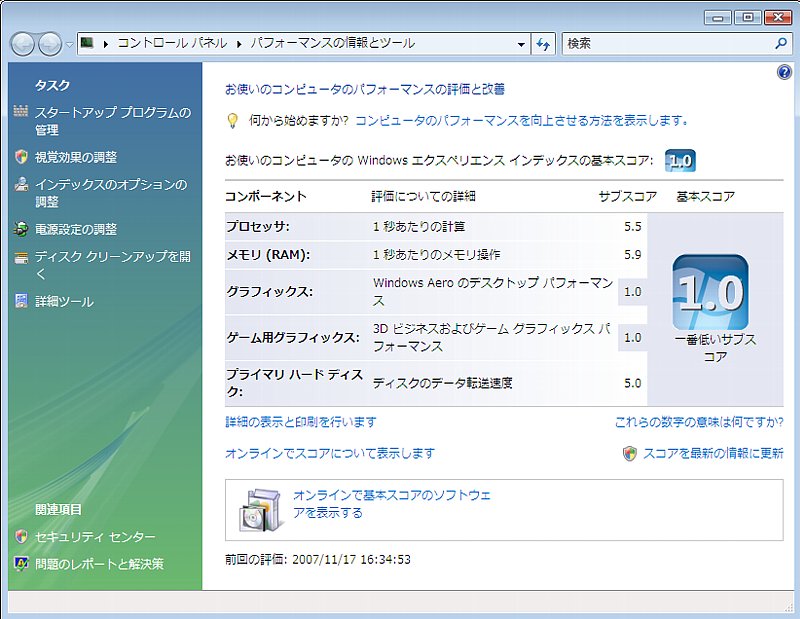

まずは、Vistaのエクスペリエンス。

予想はしていましたが、ビデオ性能が酷いです。最低性能の1.0です。
まあゲームしたりするわけではないので映ればいいんですが、いずれPCI-Express x1の物に変更したいと思います。
その他は5.0を超えているので問題無いでしょう。

次にHDBENCH。

ランダム書き込みが遅いですね、、、。RAID6の宿命でしょうか。※
※後の設定変更やファームウェアアップデートで大幅に改善されました。
※RandomWriteが140,000までUpしました。

・その他
総容量5.00TBになる予定が・・・。

分かってはいました。でも約１台分の容量が足りないように見えてしまいます。
※なぜ 4.54TB なのか？

・とりあえず運用開始

とりあえず運用に支障の無いレベルまで設定が完了したので、運用開始です。
まだ残件もありますが、それは様子を見ながら進めて行きたいと思います。

・ARAID M100（RAID1ユニット）

・バックアップについて

・UPS

・他

このページの先頭へ

---

おまけ
■なぜ 4.54TB なのか？

メーカーのカタログに掲載された容量と、Windowsなどで表示した容量に差があるのはなぜか？ これは、MB、GBという単位の繰り上がりを1000とするか1024とするかが統一されていない為だ。
5TBの場合を例にとり、計算してみた。

[１０進法的な計算]
5TB
= 5 x 1000 GB
= 5 x 1000 x 1000 MB
= 5 x 1000 x 1000 x 1000 KB
= 5 x 1000 x 1000 x 1000 x 1000 byte
= 5,000,000,000,000 byte

通常、メーカーが表記しているのはこれ。
つまり、5,000,000,000,000 byte であれば、5TBと表記している。

それに対してPCの世界では、1KB=1024byteで計算している。
何故かというと、2^10=1024 であり、２進法ではこれが切りの良い数の為だ。
すると5TBになる為には、下の式のように5,497,558,138,880 byte 必要となる。

[２進法的な計算]
5TB
= 5 x 1024 GB
= 5 x 1024 x 1024 MB
= 5 x 1024 x 1024 x 1024 KB
= 5 x 1024 x 1024 x 1024 x 1024 byte
= 5,497,558,138,880 byte

しかし実際には、5,000,000,000,000 byte である為、これを２進法的に逆算してみると．．．。

[２進法的な計算(小数点第２位以降切捨て)]
5,000,000,000,000 byte ÷ 1024 ＝ 4,882,812,500 KB
4,882,812,500 KB ÷ 1024 ≒ 4,768,371.58 MB
4,768,371.58 MB ÷ 1024 ≒ 4,656.61 GB
4,656.61 GB ÷ 1024 ≒ 4.54 TB

よって、4.54 TB と表示されることになる。
